KV—2阻燃型可挠(金属)电气导管
KV—2阻燃型可挠(金属)电气导管
执行标准：符合JG/T3053-1998《可挠金属电线保护套管》，GB/T20041·1-2005/IEC61386-1：1996《电气安装用导管系统第一部分：通用要求》标准的要求。
技术规范：CECS87：96《可挠金属电线保护管配线工程技术规范》。
设计规范：JGJl6-2008《民用建筑电气设计规范》的要求。

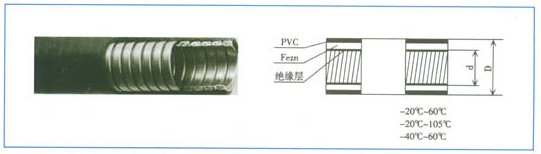

产品结构：KVZ阻燃型可挠(金属)电气导管，用特殊方法在kz基本型可挠(金属)
电气导管表面，包覆一层具有良好柔韧性，软质阻燃聚氯乙烯(PVC)氧指数为31．6(标准要求达到26)。
性能特点：除具有KZ基本型和KV防水型特点外，还具有阻燃、防火性能强等特点。
适用范围：室内外潮湿场所(明、暗敷均可)；防火要求较高的电气施工场所；火灾自动报警系统；仪器仪表；电气设备安装等低压电气配管工程。
使用优势：
1、可挠性好、施工简单方便。 2、双重防腐，使用寿命长。
3、内层绝缘，安全可靠。 4、抗震性好，屏蔽作用好。
5、材料利用率可达100％。6、耐高温防紫外线，抗老化，进一步增强防腐性能。
解释说明：1、使用防水型附件配管。 2、阻燃、防腐、绝缘层无毒、无害、环保等。
KVZ阻燃型规格表
|
规格 |
内径 |
外径(D)mm |
外径公差mm |
每卷长 |
每卷重量 kg |
对应钢管公称口径 |
对应电线管公称尺寸 |
||
|
mm |
" |
mm |
" |
||||||
|
15# |
16 |
20.6 |
±0．2 |
50 |
25.5 |
15 |
1/2" |
16 |
5/8" |
|
17# |
18.3 |
23.1 |
±0．2 |
50 |
30.6 |
20 |
3/4” |
19 |
3/4" |
|
24# |
24.8 |
30.4 |
±0．2 |
25 |
21.3 |
25 |
1” |
25 |
1" |
|
30# |
30.9 |
36.5 |
±0．2 |
25 |
23.8 |
32 |
1 l/4" |
32 |
1 1/4" |
|
38# |
38.9 |
44.9 |
±0．4 |
25 |
30.7 |
40 |
1 1/2" |
38 |
1 1/2" |
|
50# |
50.5 |
56.9 |
±0．4 |
25 |
37.5 |
50 |
2" |
51 |
2" |
|
63# |
64.6 |
71.5 |
±0．6 |
10 |
20.4 |
65 |
2 1/2" |
64 |
2 1/2" |
|
76# |
77.9 |
85.3 |
±0．6 |
10 |
29.5 |
(65) |
(2 1/2") |
76 |
3" |
|
83# |
82.6 |
90.9 |
±0．8 |
10 |
41.2 |
80 |
3" |
|
|
|
101# |
101.1 |
110.1 |
±0．8 |
5 |
27.8 |
100 |
4" |
|
|
|
103# |
126.4 |
136.7 |
±0．8 |
5 |
30.8 |
125 |
5" |
|
|
