3无螺纹连接器（VKC）
作者 普利卡管
来源 可挠电气导管
浏览量：
发布时间 11/08/17

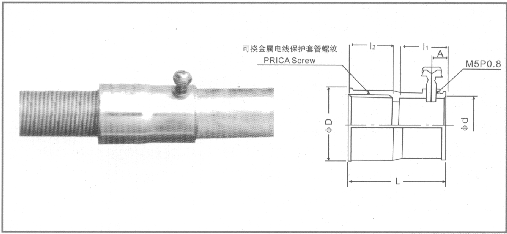

3、无螺纹连接器Set Screw Couplings ( VKS)
结构
具有可挠金属电线保护套管内螺纹和接孔紧固螺钉的锌铝合金镀铬连接器
用途
VKC-J用于可挠金属电线保护套管和钢制电线管连接
VKC-C用于可挠金属电线保护套管和厚壁钢管连接
Structure
Prica tube is threaded screw fasteninq holes and then the zinc-aluminum alloy Chrome plating Connector
Uses
VKC-J for Prica steel tube and tube wiring
VKC-C for Prica bordercontrol and then thick tube
(3．1)无螺纹连接器规格表Sizes of(VKC—J)
|
型号
Catalogue
|
可挠金属套
管规格
PRICA
ConnectionSize
|
I1
mm
|
I2
mm
|
L
mm
|
A
mm
|
φD
mm
|
φd
mm
|
电线管对应规格
Connection conduit for
Eledtric wire size
|
||
|
＂
|
mm
|
|||||||||
|
VKC-17-J
|
LZ
LA
LN
|
17#
|
22
|
18
|
43
|
7
|
28．0
|
19．8
|
3／4
|
19
|
|
VKC—24-J
|
24#
|
22
|
20
|
45
|
7
|
35．2
|
26．0
|
1
|
25
|
|
|
VKC-30-J
|
30#
|
22
|
22
|
47
|
7
|
41．3
|
32．5
|
11／4
|
32
|
|
|
VKC—38-J
|
38#
|
27
|
25
|
55
|
8
|
50．3
|
38．8
|
11／2
|
38
|
|
|
VKC—50-J
|
50#
|
27
|
25
|
55
|
8
|
62．3
|
51．5
|
2
|
51
|
|
|
VKC-63-J
|
63#
|
35
|
35
|
73
|
9
|
76．8
|
64．4
|
21／2
|
64
|
|
|
VKC-76—J
|
76#
|
35
|
35
|
73
|
9
|
90．8
|
77．1
|
3
|
76
|
|
(3．2)无螺纹连接器规格表 Sizes of(VKC—C)
|
型号
Catalogue
|
可挠金属套管规格
PRICA
Connection Size
|
I1
am
|
I2
mm
|
L
ma
|
A
mm
|
φD
mm
|
φd
ma
|
连接钢管
Connection conduit Size
|
|
|
＂
|
mm
|
||||||||
|
VKC-17—C
|
17#
|
22
|
18
|
43
|
7
|
28．0
|
22．5
|
1／2
|
15
|
|
VKC-24-C
|
24#
|
22
|
20
|
45
|
7
|
35．2
|
28．0
|
3／4
|
20
|
|
VKC-30-C
|
30#
|
22
|
22
|
47
|
7
|
41．3
|
35．0
|
1
|
25
|
|
VKC-38-C
|
38#
|
27
|
25
|
55
|
8
|
50．3
|
44．0
|
11／4
|
32
|
|
VKC-50-C
|
50#
|
27
|
25
|
55
|
8
|
62．3
|
50．5
|
11／2
|
40
|
|
VKC-63-C
|
63#
|
35
|
35
|
73
|
9
|
76．8
|
61．0
|
2
|
50
|
|
VKC-76-C
|
76#
|
35
|
35
|
73
|
9
|
90．8
|
81．0
|
21／2
|
70
|
|
VKC-83-C
|
83#
|
35
|
35
|
73
|
9
|
97
|
89．4
|
3
|
80
|
|
VKC-101-C
|
101#
|
35
|
35
|
73
|
9
|
127
|
115．1
|
4
|
100
|
