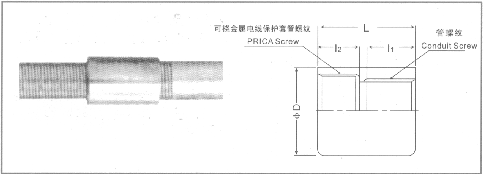

4、混合连接器Combination Couplings(KG)
 |
Structure
Prica pipe with screw threads and zinc-aluminum alloy pipe connectors, chrome-plated
Uses
Prica for basic management and connecting with screw steel pipes
(4)混合连接器规格表sizes of(KG)
|
型号
Catalogue
|
可挠金属套管规格
PRICA Connection Size
|
I1
mm
|
I2
mm
|
L
mm
|
φD
mm
|
管螺纹
Conduit Screws
|
|
KG-12
|
12#
|
19．0
|
15
|
37．0
|
24．0
|
G 1／2〃
|
|
KG-15
|
15#
|
19．0
|
15
|
37．0
|
26，0
|
G 1／2〃
|
|
KG-17
|
17#
|
19．0
|
18
|
40．0
|
28．3
|
G 1／2〃
|
|
KG-24
|
24#
|
22．0
|
20
|
45．0
|
35．5
|
G 3／4〃
|
|
KG-30
|
30#
|
5．0
|
22
|
50．0
|
41．6
|
G 1〃
|
|
KG-38
|
38#
|
28．0
|
25
|
56．0
|
50．5
|
G 11／4〃
|
|
KG-50
|
50#
|
28．0
|
25
|
56．0
|
62．5
|
G 11／2〃
|
|
KG-63
|
63#
|
32．0
|
35
|
70．0
|
76．8
|
G 2〃
|
|
KG-76
|
76#
|
36．0
|
35
|
74．0
|
90．6
|
G 21／2〃
|
|
KG-83
|
83#
|
40．0
|
35
|
78．0
|
95．8
|
G 3〃
|
|
KG-101
|
101#
|
42．5
|
40
|
85．5
|
116．6
|
G 31／2〃
|
