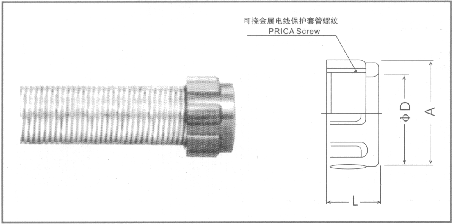

5、绝缘护套PRICA Bushing(BP)
 |
结构 具有可挠金属电线保护套管内螺纹的塑料连接件，BP有中φD通孔。 用途 Bp为了保护电线电缆绝缘层不受损伤，安装在可挠金属电线保护套管末端。 |
Structure
Prica plastic tube is threaded connector，Bp φD．Via．
Uses
BP wire and cable insulation layer to protect from injury，Prica casing installed in the terminaI
(5)绝缘护套规格表Sizes of(BP)
|
型号
Catalogue
|
可挠金属套管规格
PRICA Connetion Size
|
L
mm
|
φD
mm
|
A
mm
|
|
BP—12
|
12#
|
14，0
|
10．9
|
23．5
|
|
BP-15
|
15#
|
14．0
|
13．6
|
26．5
|
|
BP-17
|
17#
|
16．5
|
16．3
|
29．4
|
|
BP-24
|
24#
|
17．5
|
23．3
|
36．7
|
|
BP-30
|
30#
|
19.5
|
28．8
|
43．2
|
|
BP-38
|
38#
|
21．0
|
37．1
|
52．7
|
|
BP-50
|
50#
|
22．0
|
48．6
|
65．2
|
|
BP-63
|
63#
|
24．0
|
61．2
|
79．5
|
|
BP-76
|
76#
|
26．0
|
74．4
|
94．1
|
|
BP-83
|
83#
|
28．0
|
82．2
|
102．1
|
|
BP-101
|
101#
|
28．0
|
99
|
121
|
