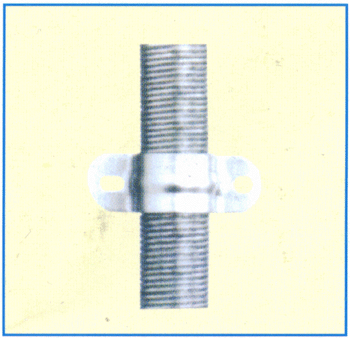

12、固定夹子PRICA Saddles(SP)
 |

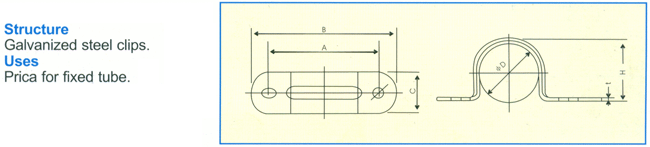

结构
|
(12)固定夹子规格表Sizes of(SP)
|
型号 Catalogue |
可挠金属套管规格 PRICAConnectionSize |
A mm |
B mm |
C mm |
φD mm |
φd mm |
H mm |
t mm |
|
SP-12 |
12# |
34 |
46 |
16 |
16．1 |
5．0 |
18．7 |
1．0 |
|
SP—15 |
15# |
37 |
48 |
16 |
19．2 |
5．0 |
20．5 |
1．0 |
|
SP—17 |
17# |
40 |
51 |
18 |
21．7 |
5．0 |
23，0 |
1．0 |
|
SP-24 |
24# |
48 |
59 |
20 |
29．0 |
5．0 |
23．0 |
1．0 |
|
SP-30 |
30# |
55 |
66 |
25 |
34．9 |
6．0 |
38．0 |
1．2 |
|
SP—38 |
38# |
68 |
81 |
25 |
42．9 |
6．0 |
57．6 |
1．2 |
|
SP-50 |
50# |
80 |
93 |
25 |
54．9 |
6．0 |
57．6 |
1．2 |
|
SP-63 |
63# |
95 |
108 |
25 |
69．1 |
6．0 |
71．8 |
1．6 |
|
SP-76 |
76# |
110 |
123 |
30 |
82．9 |
6．5 |
85．8 |
1．6 |
|
SP—83 |
83# |
116 |
129 |
35 |
88．1 |
6．5 |
91．0 |
1．6 |
|
SP-101 |
101# |
136 |
149 |
35 |
107．3 |
6．5 |
111．0 |
1．6 |
